En uno de los artículos se ha hablado de manera detallada de los diferentes interruptores de pared mas utilizados y que encontraras en toda vivienda, oficina, negocios o industrias. Ahora en este articulo hablaremos de los esquemas y conexiones básicas de los interruptores y circuitos más usados en las instalaciones eléctricas residenciales.
Interruptores simple
Esta conexión es la más básica que se podemos tener en instalaciones eléctricas interiores. Es para controlar una lámpara desde un punto. Este es un esquema funcional, indica el funcionamiento básico del circuito. Este tipo de esquema, como puede verse, es la conexión real de los componentes eléctricos.
Aquí te dejamos un video, para que aprenda como hacer una conexión de un apagador simple, para que te entretengas y practique un un poco.
Interruptores de 3 vías
Con estos interruptores podrá controlar una lampara desde dos puntos diferentes.
No existe un estándar para los colores de los cables en las guías de los
Con el cable NM, los colores de los cables para los viajeros serán negro y rojo con un
Con conducto, los colores de los cables para viajeros pueden ser de cualquier color.

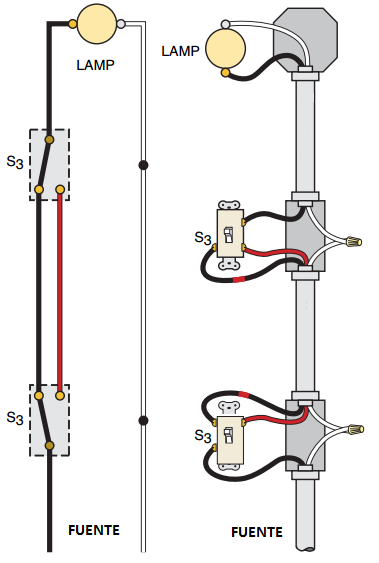

En este diagrama, un cable NM de 2 hilos suministra energía desde el panel a la primera caja de interruptores. El cable negro (línea) se conecta al terminal común del primer interruptor de 3 vías. Un NM de 3 hilos conecta los terminales del viajero del primer y segundo interruptor de 3 vías. Los cables viajeros son intercambiables en cada interruptor.
El terminal común del segundo interruptor de 3 vías se conecta a la(s) luminaria(s).
Los cables blancos neutros se conectan juntos en cada caja de interruptores.
Los diagramas mostrados en esta página están simplificados para mayor claridad. Las cajas de salida eléctrica pueden tener numerosos cables NM entrando y saliendo. Consulte el cableado real de la caja de interruptores. El diagrama de conexión a tierra se muestra por separado.
Aquí te dejamos un video para que aprenda como hacer una conexión de dos apagadores de 3 vías, para apagar/encender una lámpara desde dos puntos diferentes, para que te entretengas un poco.
Interruptores de 4 vías

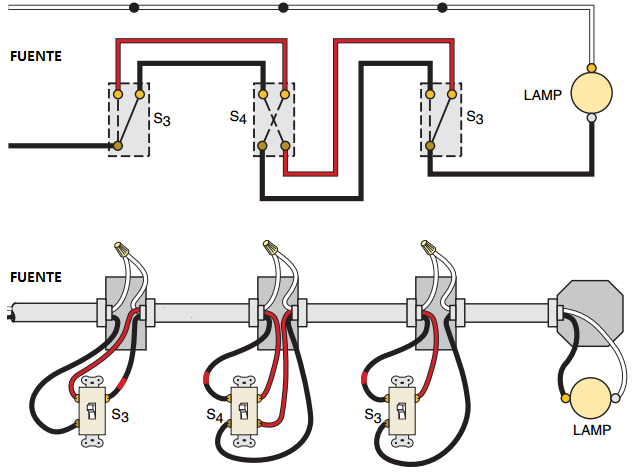

Las configuraciones de interruptores de 4 vías se utilizan para controlar luces con tres o más interruptores. Se utiliza un interruptor de 3 vías en cada extremo con uno o más interruptores de 4 vías entre los dos interruptores de 3 vías. Es importante entender cómo están cableados estos interruptores antes de intentar solucionar problemas o reemplazarlos. A continuación se muestra un diagrama de cableado convencional para una configuración de interruptor de 4 vías.
Los siguientes diagramas muestran el cableado convencional de los interruptores de 3 vías en una configuración de 4 vías. Desafortunadamente, no todos los interruptores de 3 vías están cableados de la manera convencional.
Los interruptores de 4 vías tienen cuatro terminales, cada uno con dos pares de viajeros (un juego suele ser negro y otro suele ser de color latón).
Una configuración de cuatro interruptores tendrá dos interruptores de 3 vías, uno en cada extremo y dos interruptores de 4 vías en el centro.
En los diagramas siguientes, el terminal común del primer interruptor (3 vías) se conecta a la tensión de línea.
Las guías del primer interruptor (3 vías) (color latón) se conectan a un par de guías del segundo interruptor (4 vías) (color negro o latón).
El otro par de los cursores del segundo interruptor (4 vías) se conectan a un par de los cursores del tercer interruptor (4 vías).
El otro par de los viajeros del tercer interruptor (4 vías) se conectan a un par de los viajeros del cuarto interruptor (3 vías).
El terminal común del cuarto interruptor (3 vías) se conecta a la carga (luces).
Mira este video, seguro que te gustara.
