Los disyuntores y tomacorrientes de 50 A

Tabla de contenido

¿Cómo determinar el tamaño correcto del cable para un disyuntores y tomacorrientes de 50 A y circuitos de carga?

Los disyuntores y tomacorrientes de 50 A son circuitos de alta resistencia que se utilizan para equipos que necesitan mucha energía. Como jacuzzis, spas, estaciones de carga para vehículos eléctricos.

También puede ser para caravanas y vehículos recreativos, condensadores de aire acondicionado. También para estufas y cocinas eléctricas, placas de cocción, calentadores de agua y otros sistemas de climatización (HVAC) .

Los disyuntores y tomacorrientes de  50 A estándar vienen en diseños unipolares y bipolares, y se utilizan en configuraciones de 120 V , 240 V y otros voltajes. En esta guía técnica, aprenderá a elegir el tamaño correcto de cable para un disyuntor de 50 A. Y un circuito de carga en AWG para proteger tanto a las personas como a los equipos. Piense en ello como elegir la tubería del tamaño correcto: demasiado pequeña, y las cosas se sobrecalientan; demasiado grande, y desperdicia material.

El calibre correcto del cable para un circuito de 50 amperios es de cobre AWG n° 6 o aluminio AWG n° 4, según las tablas y gráficos del NEC . Recuerde que el calibre adecuado del cable depende de varios factores, como la caída de tensión, la longitud del circuito. Además, el tipo de cable, la clasificación de aislamiento y la temperatura ambiente. Para una instalación segura y un cumplimiento total del NEC. Consulte siempre a un electricista autorizado para verificar que el calibre y el método de cableado se ajusten a su configuración específica.

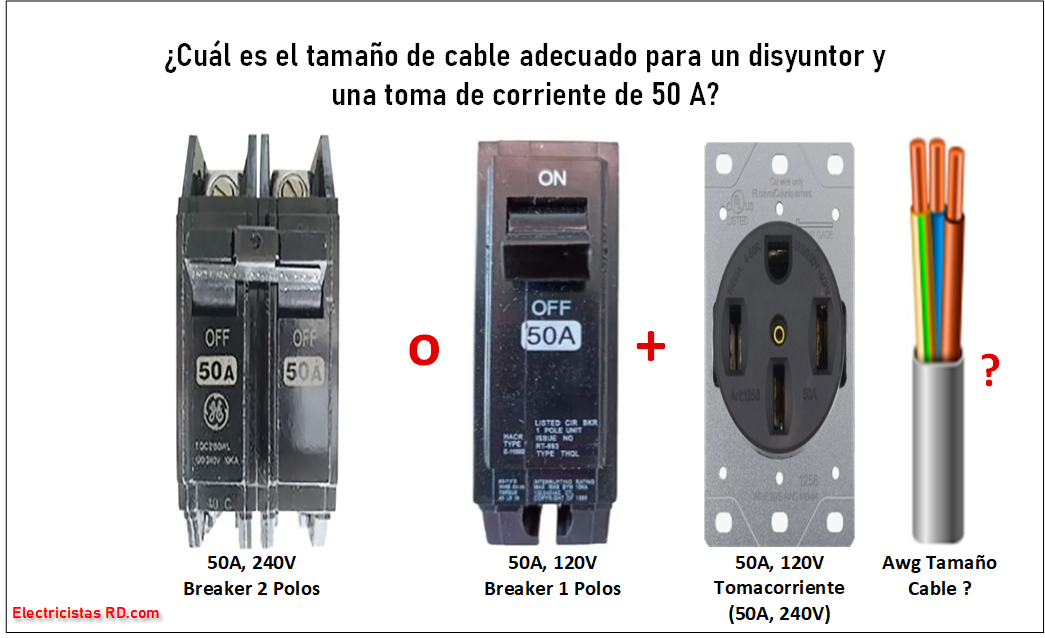

disyuntores y tomacorrientes de 50 A

¿Cuál es el tamaño de cable correcto para disyuntores y tomacorrientes de 50 A?

El calibre correcto del cable para un disyuntor de 50 A es un cable de cobre calibre 6 AWG , según se indica en la Tabla 310.16 del NEC . Si no utiliza cobre, debe instalar un cable de aluminio calibre 4 AWG, ya que este último tiene mayor resistencia y menor conductividad que el cobre.

Tanto los cables de cobre AWG n.° 6 como los de aluminio AWG n.° 4 pueden transportar de forma segura:

  • 55 A a 60 °C (140 °F)
  • 65 A a 75 °C (167 °F)
  • 75 A a 90 °C (194 °F)
Dado que un circuito de 50 amperios se considera de alta resistencia, usar cable de cobre sólido de calibre 6 AWG suele ser la opción más segura y eficiente. El cable sólido ofrece mejor conductividad y estabilidad que el aluminio o el cable trenzado, razón por la cual la mayoría de los hogares  utilizan cableado de cobre sólido.
También puede leer:
Es importante saber:
  • Para un circuito de 50 A, el tamaño correcto del cable es cobre AWG n.° 6 o aluminio AWG n°.  4.
  • Un disyuntor de 50 A está diseñado para un solo aparato de alta potencia en un circuito dedicado, y la misma regla se aplica a los tomacorrientes de 50 A.
  • Utilice 14-2 con conexión a tierra para disyuntores y tomacorrientes de 120 V, 50 A.
  • Utilice 14-3 con conexión a tierra para disyuntores y tomacorrientes de 240 V, 50 A.
  • Utilice 14-4 con neutro y tierra para tomacorrientes de 240 V, 50 A como NEMA 14-50R .
  • Un tomacorriente de 50 A y 240 V solo debe utilizarse con un disyuntor de 50 A.
  • Un tomacorriente de 50 A siempre debe servir a un solo dispositivo dedicado.
  • Para distancias superiores a 50 pies (15,25 m), utilice un calibre de cable mayor para reducir la caída de tensión.
  • Según NEC 310.16 , agregue un 20 % de capacidad de corriente adicional por cada 100 pies (30,50 m) de longitud de cable (por ejemplo, desde un panel principal a un subpanel o desde un disyuntor a una carga) para compensar la caída de voltaje.

¿Cómo seleccionar el tamaño de cable correcto para disyuntores y tomacorrientes de 50 A ?

El siguiente ejemplo muestra cómo elegir el calibre de cable correcto para disyuntores y tomacorriente de 50 A, tanto para circuitos de carga continua como discontinua . Este proceso cumple con las normas de seguridad del NEC y ayuda a garantizar que el circuito pueda soportar la carga sin sobrecalentarse.

Ejemplo:

Determine el tamaño correcto del cable para un disyuntor de 50 amperios ( unipolar o bipolar ) y el tomacorriente utilizado para circuitos de carga continua y discontinua, de acuerdo con las directrices del NEC.

Circuito de carga continua

La regla del 125 % del NEC establece que la protección máxima contra sobrecorriente ( MOCP ) debe manejar el 125 % de la carga continua. Por seguridad, solo se debe utilizar el 80 % de la capacidad nominal del disyuntor para una carga continua

50 A × 80 % = 40 A

Esto significa que la carga continua en un circuito de 50 A no debe superar los 40 A. Por ejemplo, un aparato que funciona de 3 a 4 horas seguidas (como algunos calentadores de agua) solo debería consumir 40 A si está conectado a  disyuntores y tomacorrientes de 50 A.

Si ya conoce el tamaño de la carga (por ejemplo, un dispositivo con una capacidad de corriente mínima del circuito (MCA) de 40 A ), puede encontrar el tamaño de disyuntor correcto utilizando la regla del 125 %:

40 A × 125 % = 50 A

Según la Tabla 310.16 del NEC, el cable de cobre AWG n.° 6 puede transportar 55 A a 60 °C (140 °F) y 65 A a 75 °C (167 °F), lo que coincide de manera segura con disyuntores y tomacorrientes de 50 A.

Circuito de carga discontinua

Para cargas discontinuas, como la iluminación general, el cable debe tener una capacidad nominal del 100 % de la carga, y la misma regla se aplica al OCPD . Esto significa que un interruptor de 50 A puede manejar una carga discontinua completa de 50 A, siempre que se consideren factores como la longitud del cable y la clasificación de temperatura (consulte NEC 110.14(C) y NEC 310.15(B)(2) ).

¿Cuántos amperios puede soportar de forma segura disyuntores y tomacorrientes de 50 A?

Un interruptor de 50 A puede transportar con seguridad hasta 50 amperios de corriente. Sin embargo, el NEC establece que los interruptores no deben cargarse por encima del 80 % de su capacidad nominal para cargas continuas, es decir, cargas que funcionan durante tres horas o más. Esto significa que un disyuntor de 50 A solo debe alimentar hasta 40 amperios de carga continua.

50 A × 80 % = 40 A

Para cargas cortas y discontinuas, el disyuntor puede transportar de manera segura los 50 amperios completos sin exceder su capacidad nominal.

  • Utilice un disyuntor de 50 A para una carga continua de 40 A.
  • Utilice un disyuntor de 50 A para una carga no continua de 50 A.

Estos límites siguen las normas NEC 210.19(A), 215.2 , 230.42(A) para cargas continuas y no continuas, y NEC 110.14(C) para ajustes de temperatura ambiente.

Los cálculos anteriores se basan en la Tabla 310.16 del NEC y en las normas NEC 240.4(A) a (G). Estos códigos indican que el cobre AWG n.° 8 puede transportar 40 A a 60 °C (140 °F) y 50 A a 75 °C (167 °F) , lo que lo hace adecuado para disyuntores y tomacorrientes  de 50 A en las condiciones de temperatura adecuadas. Si se utiliza aluminio en lugar de cobre, el aluminio AWG n.° 4 ofrece una capacidad de corriente similar a la del cobre AWG n.° 6 a la misma temperatura ambiente.

¿Cuántos vatios puede soportar un disyuntor y un tomacorriente de 30 A?

Puede encontrar la capacidad de potencia de un disyuntor y un tomacorriente de 50 amperios utilizando la fórmula simple:

Vatios = Voltios × Amperios

Circuito de 120 V

En un circuito estándar unipolar de 120 V, la potencia máxima que puede soportar un disyuntor y un tomacorriente de 50 A es:

50 A × 120 V = 6000 W

Al aplicar el factor de seguridad del 80% para cargas continuas:

50 A × 80 % = 40 A

Esto significa que no debe conectar más de 4800 vatios de carga resistiva a disyuntores y tomacorrientes de 50 A:

40 A × 120 V = 4800 W

Un disyuntor de 50 A se puede usar con tomacorrientes NEMA 5-50R o NEMA 6-50R en circuitos de 120 V, como en el caso de una secadora u otros electrodomésticos de 50 A. En resumen, un disyuntor de 50 A puede soportar elementos calefactores de 4.5 kW a 4.8 kW u otras cargas resistivas a 120 V.

Es importante saber:

Lo tomacorrientes más grande que puede usar en un disyuntor de 50 A en un circuito de 120 V es un tomacorriente de 50 A, como NEMA 5-50R para ciertas secadoras de 120 V.

Circuito de 240 V

Un disyuntor de 2 polos de 50 A y un tomacorriente en un circuito de 240 V pueden contener:

50 A x 240 V = 12 000 W

Utilizando la regla del 80% para cargas continuas:

50 A × 80 % = 40 A

Entonces, la carga continua máxima segura en un disyuntor de 240 V, 50 A es:

40 A × 240 V = 9600 W

Esto hace que un disyuntor de 50 A sea adecuado para cocinas eléctricas o elementos calentadores de agua de 9 kW a 9.5 kW en circuitos de 240 V.

Estos cálculos asumen que el disyuntor no se carga al 100 % durante períodos prolongados. Para cargas continuas, los límites de potencia seguros son:

  • Circuito de 120 V (carga continua): 4800 W
  • Circuito de 240 V (carga continua): 9600 W

¿Cuántos tomacorriente se pueden colocar en un disyuntor de 50 A?

Un disyuntor de 50 A se utiliza normalmente como circuito dedicado para electrodomésticos de alta potencia, como cocinas eléctricas y calentadores de agua. No se permiten múltiples tomacorrientes de 15 A o 20 A en un disyuntor de 50 A , ya que esto no cumple con los requisitos de seguridad del NEC .

Si solo se considera la capacidad de corriente, un disyuntor de 50 A puede transportar con seguridad 40 A para funcionamiento continuo. Si cada tomacorriente usará 1.5 A , el cálculo sería el siguiente:

40A ÷ 1.5A ≈ 26 tomacorrientes

Sin embargo, esto es solo teórico. En instalaciones reales, los circuitos de 50 A están cableados y no utilizan múltiples tomacorrientes. Un circuito de 50 A está diseñado para un dispositivo por tomacorriente. Para conocer las especificaciones correctas de los receptáculos, consulte la Tabla 210.21(B)(3) del NEC .

¿Está permitido utilizar un tomacorriente de 40 A en un disyuntor de 50 A?

No, no se puede usar una tomacorriente de 40 A con un disyuntor de 50 A. El NEC permite una tomacorriente de 50 A con un disyuntor de 40 A, pero no al revés. A continuación, se explica el motivo:

Cumplimiento del NEC:

El Código Eléctrico Nacional (NEC) exige que la capacidad nominal del tomacorriente sea igual o mayor que la del disyuntor. Un tomacorriente de 40 A conectado a un interruptor de 50 A infringe la norma NEC 210.21(B)(3), ya que el disyuntor podría permitir una corriente mayor a la que el tomacorriente puede manejar.

Riesgo de sobrecarga e incendio:

Un tomacorriente de 40 A está diseñado para una carga discontinua de 40 A y un máximo de 32 A de carga continua, según la norma NEC 210.19(A)(1). Si un disyuntor de 50 A protege ese tomacorriente, podría no dispararse a tiempo, lo que permitiría que los cables y equipos se sobrecalentaran y creara un riesgo de incendio.

Emparejamiento correcto:

El disyuntor protege el cableado, el tomacorriente y el dispositivo conectado contra sobrecorrientes. Un disyuntor de 50 A debe emparejarse con una tomacorriente de 50 A o superior.

Por cuestiones de seguridad y cumplimiento con NEC, siempre haga coincidir correctamente el disyuntor, el tamaño del cable y la clasificación del tomacorriente.

¿Cuáles son los tipos de cables adecuados para un disyuntor y tomacorriente de 50 A?

Al elegir cables para un interruptor y tomacorriente de 50 A, es importante seleccionar un conductor que pueda transportar la corriente de forma segura sin sobrecalentarse. El tamaño correcto del cable depende del material ( cobre o aluminio ) y del tipo de aislamiento utilizado.

Conductores de cobre:

Cable de cobre de 6 AWG: Esta es la opción más común para circuitos de 50 amperios . Proporciona una buena combinación de resistencia, seguridad y capacidad de conducción de corriente.

Tipos de aislamiento: THHN (nailon termoplástico recubierto de alta resistencia al calor) y THWN (nailon termoplástico recubierto de alta resistencia al calor y al agua) se utilizan ampliamente porque soportan bien las altas temperaturas y ofrecen una fuerte protección

Conductores de aluminio:

Cable de aluminio de 4 AWG: Dado que el aluminio conduce la electricidad de forma menos eficiente que el cobre, debe ser más grueso para transportar la misma corriente.

Tipos de aislamiento: Los cables de aluminio a menudo utilizan aislamiento THHN o XHHW (reticulado, resistente al agua y a altas temperaturas), que ayuda a proteger el conductor en condiciones de calor y exteriores más elevadas

Aplicaciones de interruptores y tomacorrientes de 50 amperios

Los interruptores y tomacorrientes de 50 amperios se utilizan para equipos que requieren mucha potencia. Son comunes en lugares donde se utilizan electrodomésticos grandes o varios sistemas simultáneamente. Sus aplicaciones típicas incluyen:

Vehículos recreativos residenciales:
Un tomacorriente de 50 A es estándar en muchos parques de vehículos recreativos porque los vehículos recreativos grandes a menudo hacen funcionar varios electrodomésticos a la vez, como aires acondicionados, refrigeradores y microondas.

Estufas eléctricas y calentadores de agua:
Muchas estufas, hornos y calentadores de agua requieren un circuito de 50 A para satisfacer su alta demanda eléctrica.

Jacuzzis y spas:
Los jacuzzis y spas a menudo necesitan un disyuntor de 50 amperios para hacer funcionar de manera segura los elementos de calefacción y las bombas.

Subpaneles:
Un disyuntor de 50 A puede alimentar un subpanel pequeño en garajes o talleres separados donde se necesitan varios circuitos.

Cargadores de vehículos eléctricos (EV):
Algunos cargadores de vehículos eléctricos de nivel 2 utilizan un circuito de 50 A para proporcionar una carga más rápida.

Es importante saber:

  • La clasificación en amperios de un solo receptáculo en un circuito derivado no debe exceder la clasificación de ese circuito derivado.

  • Estas reglas sobre disyuntores y tamaños de cables se aplican únicamente a cargas puramente resistivas, como la iluminación.

  • Para cargas inductivas como motores y sistemas HVAC, consulte el Artículo 440 del NEC, especialmente 440.22 y 440.32 .

  • Un circuito derivado de 50 A requiere un cable de cobre calibre 6 AWG o un cable de aluminio calibre 4 AWG ( Tablas NEC 310.16 y 210.24(1) .

  • Puede utilizar un disyuntor y un tomacorriente de 50 A para una carga continua de 40 A o hasta 50 A para cargas no continuas, de acuerdo con NEC 210.19(A) , 215.2 y 230.42(A) .

  • Está contra el código utilizar un tomacorriente de 50 A en un disyuntor de 45 A.

  • También va contra el código utilizar tamaños de cable más pequeños ( como 10 AWG o 8 AWG ) en lugar de 6 AWG en un circuito de 50 A.

  • De acuerdo con NEC 210.21(B)(3), se pueden usar una toma de corriente de 40 A o dos de 50 A en un circuito de 50 A si se instalan varios receptáculos y solo uno funciona a la vez mientras se mantiene la corriente total por debajo de 50 A.

Nota importante:
Al instalar un tomacorriente de 50 A en un circuito de 50 A, debe estar dedicada a un solo aparato con una carga continua máxima de 40 A. Consumir más de 40 A durante períodos prolongados puede sobrecalentar el circuito y generar graves riesgos de incendio.
