Cómo combinar cajas de distribución

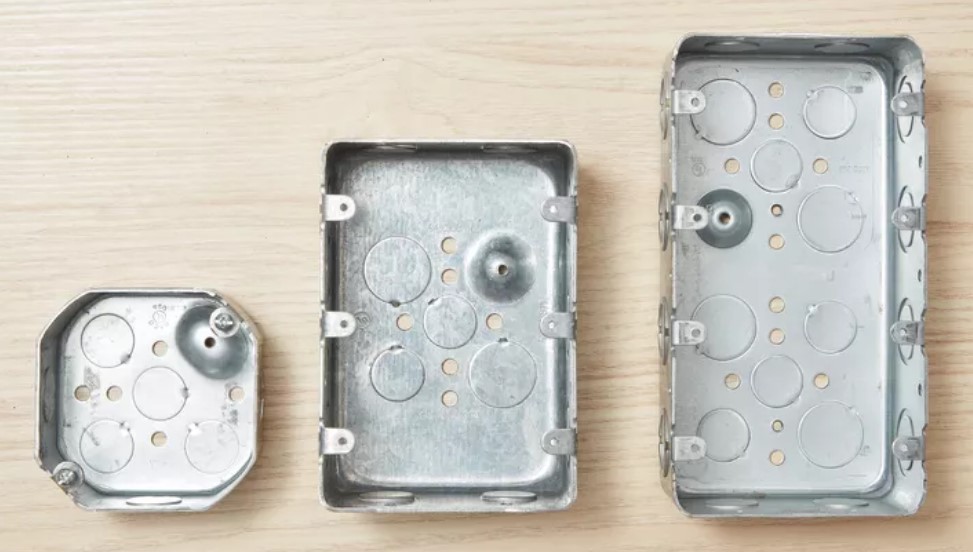

Cómo utilizar las cajas de distribución

Algunas cajas eléctricas se pueden agrupar, lo que significa que, con un poco de manipulación, se pueden conectar (agrupar) cajas eléctricas individuales una al lado de la otra para formar una caja de doble, triple o incluso cuádruple entrada. La caja de derivación clásica es metálica y a veces se denomina «caja de albañilería» porque las cajas metálicas se suelen utilizar para paredes de albañilería. En la práctica, sin embargo, estas cajas metálicas practicables se utilizan en todo tipo de construcciones, incluidas las paredes de entramado tradicional. Los electricistas profesionales disponen de una amplia existencia de cajas coleccionables, ya que pueden utilizarse para muchas aplicaciones y eliminan la necesidad de tener a mano cajas de dos y tres bandas. El cómo combinar cajas de distribución te lo explicaremos más adelante.

También hay cajas de plástico que se encajan a presión, pero para encontrarlas es posible que tenga que comprarlas en una tienda especializada que venda material eléctrico, ya que no se ofrecen en la mayoría de las tiendas de materiales de construcción. Las cajas coleccionables más fáciles de encontrar en tiendas de artículos para el hogar y ferreterías son las metálicas, y son adecuadas para todas las aplicaciones.

Existen cajas aptas tanto para nuevas construcciones como para remodelaciones (este último tipo se conoce a veces como caja de «obra vieja»). Asegúrese de comprar el tipo que necesita.

La única herramienta necesaria para unir cajas metálicas es un destornillador.

Qué necesitará

Instrucciones

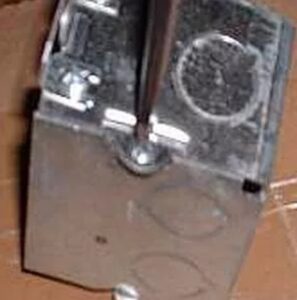

01 Retire el tornillo de fijación de la placa lateral

Para unir dos o más cajas agrupables, primero tendrá que quitar el tornillo de fijación del lado de la caja que se unirá a una caja adyacente. Estos tornillos sujetan las placas laterales desmontables. Deje los tornillos a un lado, porque los volverá a necesitar para unir las cajas.

Si vas a unir dos cajas individuales para hacer una caja doble, tendrás que retirar la placa lateral derecha de una caja y la placa lateral izquierda de la otra caja.

02 Retire las placas laterales

En la mayoría de los estilos, hay pequeñas pestañas dobladas que se entrelazan y mantienen los laterales en su lugar cuando el tornillo de fijación está colocado; cuando retira el tornillo de fijación, es posible liberar la placa lateral con un ligero giro. En otros estilos de caja, las placas laterales pueden estar sujetas a la caja con lengüetas y ranuras; en este caso, basta con tirar de la placa lateral para liberarla.

No necesitarás las placas laterales para la caja eléctrica combinada, así que puedes reciclarlas si lo deseas. O guárdalas como piezas de repuesto.

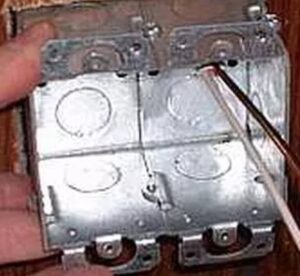

03 Unir las cajas individuales

Deslice las cajas eléctricas juntas con sus lados abiertos uno frente al otro. Tendrán lengüetas dobladas o ranuras que las ayudarán a encajar de forma segura. Asegúrese de que no quedan huecos entre las cajas, ya que deben formar un recinto completo para cumplir con la normativa.

Fije las juntas de las cajas con los tornillos que retiró anteriormente y apriételos firmemente con el destornillador. La caja ya está lista para ser instalada.
