Cómo asegurar el cable NM (Romex) a una caja eléctrica de metálica

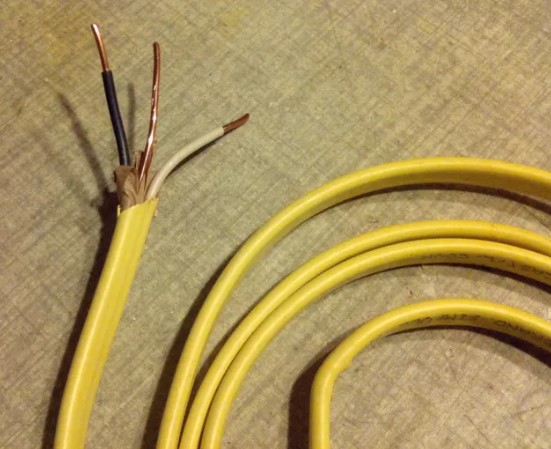

El cable no metálico o NM (comúnmente conocido por la marca Romex) debe fijarse a las cajas eléctricas en el punto en el que el cable entra en la caja. Este requisito de seguridad es importante para proteger las conexiones del cableado dentro de la caja en caso de que se tire del cable. También evita que el cable roce el borde de la caja y pueda dañar el revestimiento. La mayoría de las cajas de plástico llevan incorporadas lengüetas de resorte que sujetan el cable al introducirlo en la caja. Cuando se trata de cajas metálicas, hay varios métodos de sujeción que puede utilizar, pero primero tiene que quitar un agujero ciego de la caja. Explicaremos con detalle como el cable NM de fijarse en una caja metálica, continúa leyendo.
Cómo quitar un agujero ciego
Los troqueles son los pequeños discos metálicos que cubren los orificios de los laterales o la parte posterior de una caja eléctrica metálica. Retire tantas aberturas como necesite para el número de cables que entrarán en la caja y deje las demás en su sitio. Una caja no debe tener agujeros ciegos abiertos, ya que esto compromete la protección que ofrece la caja.
Mire en el lateral de la caja y localice el orificio ciego donde desea instalar el cable. Algunos orificios ciegos tienen una ranura recta en el centro. Para retirar este tipo de orificio ciego, inserte un destornillador de punta recta en la ranura y gírelo hacia delante y hacia atrás hasta que el orificio ciego se separe de la caja. Otro tipo de golpeador no tiene ranura y debe sacarse con un martillo y un destornillador. Golpéalo con fuerza y se doblará alejándose del agujero (no te preocupes, no dañarás la caja). Coge el disco con unos alicates y gíralo hasta que se suelte.
Ahora estás listo para utilizar uno de los siguientes tipos de abrazaderas para asegurar un cable NM a la caja.
Asegurar el cable con una abrazadera interna
Algunas cajas metálicas vienen con abrazaderas en forma de silla de montar ya montadas dentro de la caja. Normalmente, hay dos abrazaderas que pueden sujetar dos cables cada una. Si una abrazadera no está junto al orificio ciego que está utilizando, simplemente desenrosque la abrazadera y muévala a la ubicación deseada. Debe haber un orificio pre-taladrado para el tornillo de la abrazadera cerca de cada par de orificios ciegos. Introduzca el cable en el orificio ciego y deslícelo por debajo de la abrazadera. Apriete el tornillo de la abrazadera para fijar el cable.
Uso de una abrazadera de cable con contratuerca
Una abrazadera con contratuerca es la clásica abrazadera metálica para cables con un cilindro corto roscado y una contratuerca en un extremo y una abrazadera tipo silla de montar con dos tornillos en el otro extremo. Para instalar este tipo de abrazadera, inserte el extremo roscado en un orificio ciego de la caja y, a continuación, enrosque la contratuerca en el extremo roscado desde el interior de la caja. Apriete la tuerca con unos alicates. Inserte el cable a través del soporte de la abrazadera y dentro de la caja, y apriete los tornillos del soporte para fijar el cable.
Consejo
Oriente la abrazadera de modo que los tornillos del soporte queden orientados hacia usted. Esto facilita el apriete de los tornillos al instalar el cable. También puede fijar primero la abrazadera al cable y, a continuación, instalar el cable y la abrazadera en la caja metálica.
Uso de conectores rápidos de plástico
El recién llegado al bloque es el conector de plástico a presión. Existen varios diseños diferentes, pero básicamente se trata de casquillos de plástico que encajan en el orificio ciego de la caja metálica. El cable se inserta a través del conector y se sujeta con una lengüeta de resorte u otro dispositivo. Una versión incluye una pequeña puerta que se desliza hacia abajo en una ranura (similar a la acción de una guillotina) y luego se aprieta la puerta con unos alicates para asegurar el cable.
Consejos para asegurar el cable
Estas son algunas prácticas estándar que debe seguir para que sus instalaciones de cableado parezcan obra de un profesional:
- Alrededor de 1/2 pulgada de revestimiento exterior del cable debe extenderse en la caja más allá de la abrazadera del cable. Esto garantiza que el cable quede bien sujeto y que la abrazadera no comprima ni dañe el aislamiento de los conductores individuales. Es una violación que la abrazadera del cable entre en contacto directo con los propios cables en lugar de con el revestimiento exterior del cable.
- Debe haber al menos 15 cm de cable libre que se extienda dentro de la caja para fines de conexión; de 20 a 25 cm es incluso mejor. Este cable sobrante proporciona la holgura necesaria para realizar varias conexiones de cables a dispositivos y también proporciona suficiente cable sobrante en caso de que sea necesario recortar los cables en el futuro.
- Nunca introduzca dos cables en la caja a través del mismo orificio ciego con abrazaderas de cable preinstaladas. Cada cable requiere su propia abertura y abrazadera. En el caso de las abrazaderas ya instaladas (ya sean metálicas o de plástico), no deben instalarse más de dos cables en cada conector de este tipo.
- Tenga cuidado de no apretar tanto las abrazaderas que aplasten el revestimiento del cable o dañen el aislamiento de los conductores individuales. Las abrazaderas deben estar lo suficientemente apretadas para que los cables no puedan soltarse con la mano.
