Esquemas y conexiones diferentes tipos de tomacorrientes

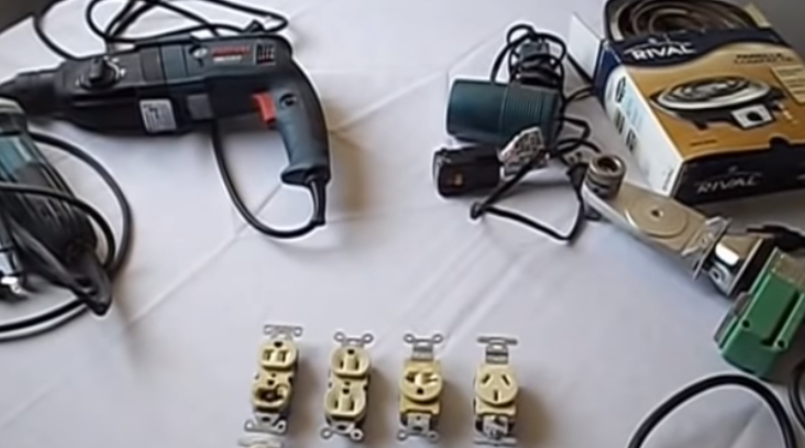

Diferentes tipos de tomacorrientes

El término «tomacorriente» se refiere básicamente a la toma eléctrica. Son dispositivos que permiten conectar equipos que funcionan con electricidad a la fuente de alimentación primaria de corriente de una vivienda, edificio, negocio o industria. Piense en todas las tomas de corriente de su casa que proporcionan la conexión eléctrica a su televisor, lámpara, tostadora, etc. Su funcionamiento es relativamente sencillo. El tomacorriente (el conector móvil unido al cable principal de un aparato que funciona con electricidad) se conecta a la toma de corriente y la energía se distribuye entonces desde la fuente principal al tomacorriente. Te presentamos los diferentes Esquemas y conexiones diferentes tipos de tomacorrientes.

¿Está buscando un técnico eléctrico confiable?

Programa una CITA de trabajo con nosotros hoy

¡CONTACTA CON NOSOTROS AHORA!

Esquemas y conexiones diferentes tipos de tomacorrientes

01 Tomacorriente de 125V-15A

Estos dos esquemas de conexiones se pueden utilizar de las siguientes manera: Figura 1 al final del circuito de tomacorrientes o enchufes y Figura 2 entre conexiones dentro del circuito de tomacorrientes o enchufes.

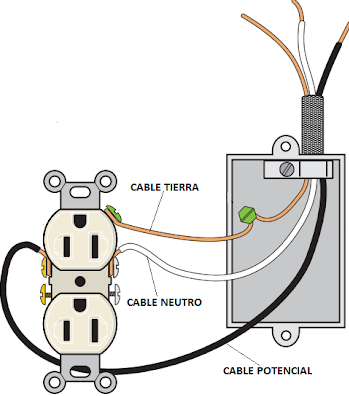

Tomacorriente 125V 15A
Figura 1

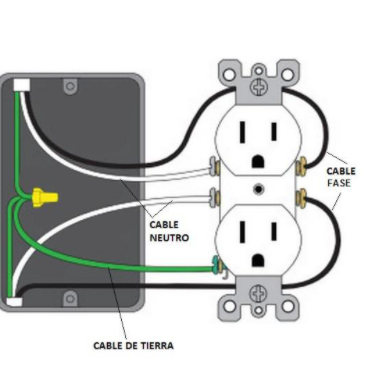

Tomacorriente 125V 15A
Figura 2

Entonces, conecte siempre el cable blanco al terminal neutro de las tomas de corriente. El terminal neutro siempre está marcado. Suele identificarse con un tornillo plateado o de color claro. Conecte el cable caliente al otro terminal. Si hay un cable verde o de cobre desnudo, ése es el de tierra. Conecte la tierra al tornillo verde de conexión a tierra o a un cable de tierra o a una caja con conexión a tierra.

Cuando realices trabajos de electricidad, no des por sentado que porque has pulsado un interruptor o has activado un breaker la corriente está cortada; compruébalo siempre dos veces.

02 Tomacorriente de 220V 30A

En una instalación existente, como una casa antigua construida en la décadas, se considera que la instalación de la secadora de ropa cumple con el código si se utiliza un cable y un enchufe de 3 hilos. Sin embargo, en las nuevas construcciones, la instalación de secadoras de ropa requiere un cable y un enchufe de 4 hilos. El cuarto cable en esa configuración de cable y enchufe es un conductor de puesta a tierra del equipo. Este conductor de puesta a tierra del equipo es el que falta en las antiguas configuraciones de 3 hilos.

Artículos relacionado:

¿Cómo garantizar la seguridad eléctrica de su casa?
¿Cómo prevenir las descargas eléctricas utilizando breaker (GFCI)?

En la configuración de cable y tomacorriente de 4 hilos, el conductor de puesta a tierra del equipo ahora sirve para hacer una de las tareas que el neutro hacía anteriormente en la antigua configuración de 3 hilos. Además, el conductor de puesta a tierra del equipo es ahora el conductor que está unido a la estructura metálica y a la carcasa del aparato. Tiene la única responsabilidad de transportar cualquier corriente de fallo en ese metal durante una condición de cortocircuito a tierra. El neutro de ese cable ya no está conectado al marco metálico y a la carcasa, y de hecho no puede estarlo.

Tomacorriente 220V 30V

Aquí te dejo un video para que aprenda como instalar este tipo de tomacorriente.

03 Tomacorriente de 120V/240V 30A

Esta es una versión más reciente del anticuado receptáculo de 30 amperios que aparece en el diagrama anterior. Este circuito se utiliza para la instalación de un nuevo tomacorriente para secadora de ropa. Este receptáculo tiene una conexión a tierra que no se encuentra en el antiguo circuito de 30 amperios para una mayor protección contra la electrocución.

También puede interesarte: ¿Cómo arreglar problemas de tomacorrientes eléctricos?

Un tomacorriente de 30 amperios como este requiere un cable de 10/3 con tierra. El cable contiene dos hilos de 120 voltios, un hilo neutro y un hilo de tierra. Este receptáculo está conectado a un breaker dedicado de 30 amperios y proporciona un total de 240 voltios para alimentar los elementos de calefacción de la secadora y 120 voltios para alimentar las luces y otras características del aparato.

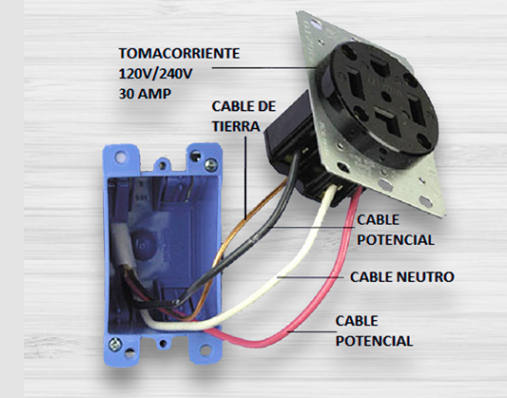

Toma de 120V/240V 30A. Tomacorrientes 30A 240V, Esquemas y conexiones de diferentes tipos de tomacorrientes



Tomacorrientes 30A 240V, Esquemas y conexiones de diferentes tipos de tomacorrientes

Puede mira este video para aprender como instalar estos tomacorriente.

Recuerda siempre utilizar las 5 reglas de oro, antes de ponerte ha trabajar con la corriente.
