Principal diferencia entre Voltaje y Corriente
La corriente y el voltaje son dos antigüedades eléctricas diferentes pero relacionadas entre sí. Es importante conocer los fundamentos del voltaje y la corriente para la ingeniería eléctrica y electrónica y todos los relacionados con la electricidad.
Es la pregunta más común y frecuente de los principiantes incluso en las entrevistas de trabajo para los oficios básicos. Vamos a hablar de las dos magnitudes básicas siguientes con una comparación detallada.
- Corriente: es la tasa de flujo de carga (electrones) entre dos puntos causada por el voltaje.
- Voltaje: es la fuerza de diferencia de potencial entre dos puntos en un campo eléctrico que provoca el flujo de corriente en el circuito.

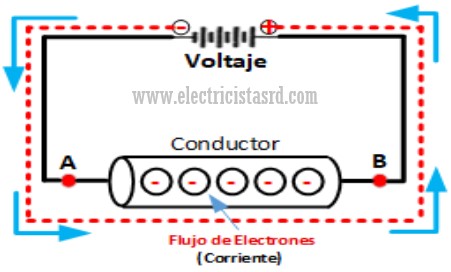

¿Qué es la corriente?
La corriente es el flujo de carga (electrones) que pasa por un punto del circuito provocado por el voltaje. Se representa con el símbolo «I«. La unidad del SI de la corriente es el amperio, que se indica con «A«. Si una carga de un culombio pasa por un punto conductor en un segundo, la cantidad de corriente se conoce como un amperio. Un amperio (1A) de corriente es el portador de carga de 6,24×1018 electrones.
Existen principalmente dos tipos de corrientes: CA y CC (corriente alterna y corriente continua).
Corriente alterna: La CA (corriente alterna) cambia su dirección y magnitud de forma continua a lo largo del tiempo.
Corriente continua: La CC (corriente continua) tiene una magnitud constante que no cambia su polaridad o dirección a lo largo del tiempo.
La corriente electrónica fluye de negativo a positivo debido a la gran cantidad de portadores de carga negativas (ingeniería electrónica) mientras que en la corriente convencional fluye de positivo a negativo (ingeniería eléctrica). Sólo se asume la dirección de la corriente cuando se resuelve y analiza un circuito eléctrico, aunque la cantidad de corriente es la misma en ambos casos.
Publicación relacionada: ¿Cómo se clasifican los disyuntores o breaker?
Fórmulas de la corriente eléctrica:
La fórmula básica de la corriente es la siguiente
I = Q/t (en amperios)
Donde:
- I= Corriente en amperios
- Q = Carga en culombios
- t = Tiempo en segundos
Corrientes en circuitos de CC
- I = V/R (Ley de Ohm)
- I = P/V
- I= √P/R
Corriente en circuitos de CA monofásicos
- I = P / (V x Cosθ)
- I = (V/Z)
Corriente en circuitos de CA trifásicos
- I = P / √3 x V x Cosθ
Donde:
- I1= Corriente en Amperios (A)
- V = Voltaje en Voltios (V)
- P = Potencia en Vatios (W)
- R = Resistencia en Ohm (Ω)
- Z = Impedancia = Resistencia de los circuitos de CA
- Cosθ = Factor de potencia
Publicación relacionada: ¿Cómo elegir un breaker o disyuntor (MCB)?
¿Qué es el Voltaje?
La cantidad de energía necesaria para mover la unidad de carga de un punto a otro se conoce como voltaje. En otras palabras, el voltaje es la fuerza de diferencia de potencial entre dos puntos en un campo eléctrico que hace que fluya la corriente en el circuito, es decir, el voltaje es la causa principal y la corriente es el efecto.
El voltaje es el efecto de la fuerza electromotriz (FEM) y se representa con el símbolo V. La unidad del SI del voltaje es el «voltio«, que también se denota con el símbolo «V«. Un voltio es la diferencia de potencial que mueve un julio de energía por cada culombio de carga entre dos puntos.
Un voltio es la diferencia de posición eléctrica equivalente a un amperio de corriente que disipa un vatio de potencia entre dos puntos conductores.
Existen dos tipos básicos de voltajes: El voltaje alterno y el voltaje continuo.
Voltaje alterno: Un voltaje CA cambia su dirección y magnitud continuamente a lo largo del tiempo. Los voltajes alternos pueden generarse mediante alternadores.
Voltaje Directo: El voltaje CC tiene una magnitud constante que no cambia su polaridad a lo largo del tiempo. El voltaje directo puede ser generada por células electroquímicas y baterías.
Fórmulas del voltaje:
La fórmula básica del voltaje se da a continuación.
V = J/C = W/A (en voltios)
Donde:
- V = Voltaje en Voltios
- J = Energía en Julios
- C = Carga en Colón
- W = Trabajo realizado en julios
- A = Corriente en amperios
Voltaje en circuitos de CC
- V. = I x R
- P / I = V
- V = √ (P x R)
Corriente en circuitos de CA monofásicos
- V = P/(I x Cosθ)
- V = I / Z
Corriente en circuitos de CA trifásicos
- VL = √3 VPH o VL = √3 EPH (conexión en estrella)
- VL = VPH (conexión en triángulo)
Donde:
- I = Corriente en Amperios (A)
- V = Voltaje en Voltios (V)
- VL = Voltaje de línea
- VPH = Tensión de fase
- P = Potencia en vatios (W)
- R = Resistencia en Ohm (Ω)
- Z = Impedancia = Resistencia de los circuitos de CA
- Cosθ = Factor de potencia
Comparación entre la corriente y el voltaje
| Características | Corriente | Voltaje |
| Definición | La corriente es la tasa de flujo de carga entre dos puntos causada por el voltaje. O bien, la tasa de flujo de electrones se llama corriente. | El voltaje es la diferencia de potencial entre dos puntos en un campo eléctrico que hace que la corriente fluya en el circuito. |
| Símbolo | La corriente está representada por «I» | El voltaje está representado por “V” |
| Unidad | Amperio: también conocido como amperios, amperaje o simplemente «A». | Volt – También conocido como Voltaje o simplemente “V”. |
| Cargo por unidad | 1 Culombio / Segundo = 1 Amperio | 1 julio / culombio = 1 voltio |
| Fórmula | I = q / t
Corriente = Carga / Tiempo |
V = W / Q
Voltaje = Trabajo realizado / Carga |
| Causa efecto | La corriente es el efecto causado por el voltaje. | El voltaje es la causa de la corriente (siendo un efecto). |
| Instrumento de medición | El amperímetro (Amperio-metro) se utiliza para medir el valor de la corriente mediante la conexión en serie. | El voltímetro se usa para medir el valor del voltaje conectándolo en paralelo. |
| Tipos | Corriente alterna (CA) y corriente continua (CC) | Voltaje alterno y voltaje continuo. (voltaje CA y CC) |
| Campo producido | Un campo eléctrico (electrostático) | Campo magnético |
Sigue leyendo…. |
||
| Producido por | Voltaje y EMF | Generador, Alternador y Baterías |
| Valor en conexión en serie | La corriente es la misma en cada punto de la conexión en serie, es decir IT = I1 = I2 = I3 … = In |
El voltaje es diferente y aditivo en el circuito en serie, es decir VT = V1 + V2 + V3 … + Vn |
| Valor en conexión en paralelo | La corriente es diferente y aditiva en circuito paralelo, es decir IT = I1 + I2 + I3 … + In | El voltaje es el mismo en cada punto en conexión paralela, es decir VT = V1 = V2 = V3 … = Vn |
| Caída y pérdida | Debido a los elementos pasivos | Debido a la impedancia ( resistencia de CA ) |
| Cambios de polaridad | AC = Corriente alterna cambia su polaridad mientras que no puede en DC = Corriente continua. | El voltaje alterno cambia su polaridad y magnitud mientras permanece constante en CC. |
| Existencia | La corriente no existe sin voltaje, ya que el voltaje es la causa principal del flujo de corriente, excepto el superconductor teórico . | El voltaje puede existir sin corriente, ya que es la causa del flujo de carga. |
