El fusible es un dispositivo de interrupción de corriente que rompe o abre el circuito al fusionar el elemento cuando la corriente en el circuito excede un cierto valor. Los fusibles pueden ser de dos tipos: fusibles de alta tensión y fusibles de baja tensión. Los fusibles de baja tensión pueden dividirse a su vez en dos tipos, a saber, el tipo semicerrado o reutilizables y el tipo de cartucho totalmente cerrado.
Fusibles reutilizables
Los fusibles reutilizables son los más utilizados en el cableado de las viviendas y en los circuitos de corriente pequeños. También se conoce como fusible kit – kat. Tiene una base de porcelana que lleva el contacto fijo a través del cual se conectan los cables vivos. El porta fusible es la parte independiente que se puede quitar o pegar fácilmente en la base.
El elemento fusible está hecho de plomo, estaño, cobre o una aleación de estaño-plomo. La corriente requerida para fundir el elemento de fusión es el doble del valor de la corriente de funcionamiento normal. Si se utilizan más de dos o tres fusibles en el porta fusible, deben mantenerse alejados unos de otros. El factor de desclasificación del fusible es de 0,7 a 0,8. Cuando se produce un fallo, el fusible se funde y el circuito se interrumpe.
El fusible que se funde sale del porta fusible, y el nuevo lo sustituye. El suministro es continuo al reinsertar el fusible en la base. El fusible reutilizables tiene las ventajas de la sustitución del elemento fusible sin ningún riesgo. El coste de la sustitución es también muy reducido.
Desventajas del fusible reutilizable.
Funcionamiento poco fiable: Para el funcionamiento del fusible es esencial elegir el elemento de tamaño adecuado. El elemento se descompone por la oxidación. La oxidación se produce por el calentamiento continuo del elemento.
Baja capacidad de ruptura: La potencia de ruptura es limitada. Por ejemplo, 2kA es la capacidad de ruptura de un fusible cuya capacidad de corriente normal es de 16A. Y cuya capacidad de corriente normal es de 200A, su capacidad de ruptura es de 4kA.
Velocidad de funcionamiento lenta: El tiempo de arco del fusible es muy alto. Y no se agrega ninguna fuente para la extinción del arco.
El riesgo de llama e incendio: debido a la facilidad de cableado, el cable barato se utiliza para la protección de los dispositivos contra cortocircuitos y sobrecargas.
Fusibles cerrados o de cartucho
El fusible está encerrado en un contenedor cerrado. En el interior del contenedor cerrado, el elemento fusible está sujeto por los contactos metálicos. Los fusibles se clasifican a su vez en tipos D y de enlace. Los fusibles de cartucho tipo enlace son de nuevo de dos tipos, a saber, de cuchilla o atornillados.
Fusibles de cartucho de tipo D
El fusible no es intercambiable. La base del fusible, el anillo adaptado, el cartucho y la tapa del fusible son elementos principales del fusible. El capuchón se fija en la base del fusible. La punta de la base del fusible es tocada por el elemento fusible, y el circuito se completa a través del enlace del fusible.
La capacidad estándar del fusible es de 6, 16, 32 y 63 amperios. El poder de corte del elemento fusible es de 4kA para los fusibles de 2 y 4 amperios. El de 16kA para fusibles de 6 o 63 A. Este tipo de fusibles no tiene ninguna desventaja. El funcionamiento del fusible es muy fiable.
¿Cuál es la diferencia en fusible y breaker o disyuntor?

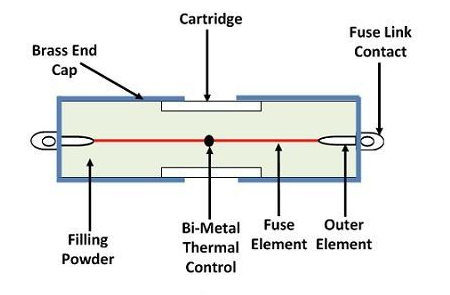

Fusibles de cartucho tipo enlace o de alta capacidad de ruptura
El armazón del fusible está hecho de esteatita. La esteatita es el polvo del mineral. La mayoría de las veces se utiliza el material cerámico en el fusible porque tienen una buena resistencia mecánica. La tapa de latón agarra el elemento fusible en el fusible. Las tapas de latón se fijan en el cuerpo de cerámica. Se fijan utilizando una fuerza especial para que el fusible pueda soportar una alta presión.
Los contactos de los extremos del fusible están soldados a la tapa metálica. El polvo de cuarzo se rellena entre el elemento fusible y el cuerpo del cartucho del fusible. Este polvo actúa como medio de extinción del arco en la mecha.
El polvo de cuarzo absorbe el calor inducido por la corriente de cortocircuito. Después de absorber el calor, el cuarzo se convierte en plomo que se opone a la tensión de reencendido.
