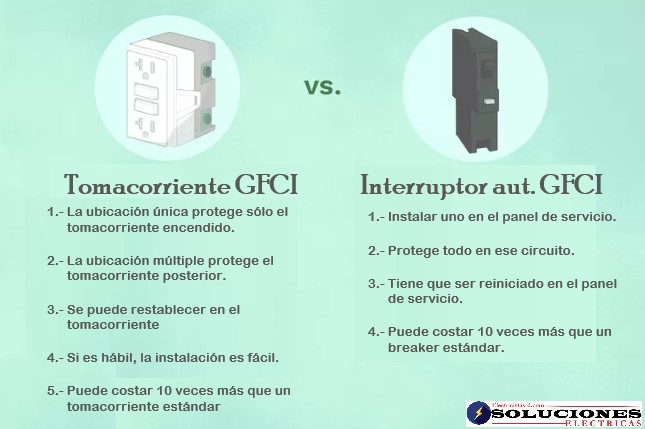

Tomacorriente gfci vs breaker

Instalar un tomacorriente GFCI vs. a un breaker GFCI

El Código Eléctrico Nacional y todos los códigos de construcción locales exigen la protección GFCI (interruptor de circuito por fallo a tierra) para muchos tomacorrientes de salida en toda la casa y en lugares exteriores. Los requisitos existen para proteger a los usuarios contra la posibilidad de una descarga eléctrica en caso de una falla a tierra, una condición en la que la corriente eléctrica fluye accidentalmente fuera del circuito establecido. Esta protección se requiere generalmente siempre que un tomacorriente esté cerca de la tierra o de fuentes de agua que puedan crear un camino directo a la tierra. Aquí te damos una idea clara de los tomacorriente gfci vs. breaker.

Esta protección necesaria puede ser proporcionada por un breaker GFCI o por tomacorriente GFCI. Hay ventajas y desventajas para cada solución, dependiendo de la instalación. Además, tenga en cuenta que el código eléctrico local, las normas que debe seguir para pasar las inspecciones eléctricas, puede tener requisitos específicos sobre cómo proporcionar la protección GFCI.

Básicamente, un breaker GFCI hace lo mismo que un tomacorriente GFCI, por lo que hacer la elección correcta requiere que sopese las diversas ventajas y desventajas de cada uno.

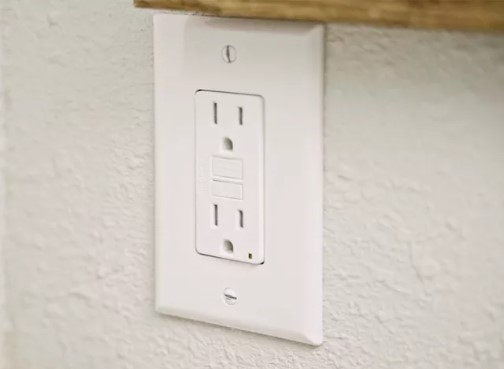

¿Qué es un tomacorriente GFCI?

Puede saber si un tomacorriente es un GFCI o no por su aspecto. El GFCI está integrado en un tomacorriente y suele tener un botón rojo (o posiblemente blanco) de reinicio en la placa frontal del tomacorriente. El tomacorriente controla la cantidad de energía que entra en ella cuando se utiliza. Si el tomacorriente detecta cualquier tipo de sobrecarga o desequilibrio eléctrico, está diseñado para desconectar el circuito en una fracción de segundo.

Los tomacorriente GFCI se utilizan generalmente en lugar de un tomacorriente de salida estándar para ofrecer protección a una sola ubicación de salida. Sin embargo, los tomacorriente GFCI se pueden cablear de dos maneras diferentes para ofrecer dos niveles distintos de protección. La protección de una sola ubicación ofrece protección GFCI sólo en un receptáculo. El cableado de ubicación múltiple protege el primer tomacorriente con GFCI y todos los receptáculos posteriores (incluidos los tomacorriente estándar) en el mismo circuito. Sin embargo, no protege la parte del circuito que se está entre él y el panel de servicio principal. Por ejemplo, si el tomacorriente GFCI cableado para la protección de múltiples ubicaciones es el cuarto tomacorriente en un circuito que incluye siete tomacorrientes, entonces los primeros tres tomacorrientes no estarán protegidos.

Reajustar un tomacorriente es típicamente más conveniente que ir hasta el panel de servicio para reajustar un breaker, pero recuerde que si usted cablea un circuito para la protección de múltiples ubicaciones desde un solo tomacorriente GFCI, ese tomacorriente controla todo lo que hay aguas abajo. Si hay algún problema de cableado aguas abajo, tendrá que volver a encontrar el tomacorriente GFCI para restablecerlo.

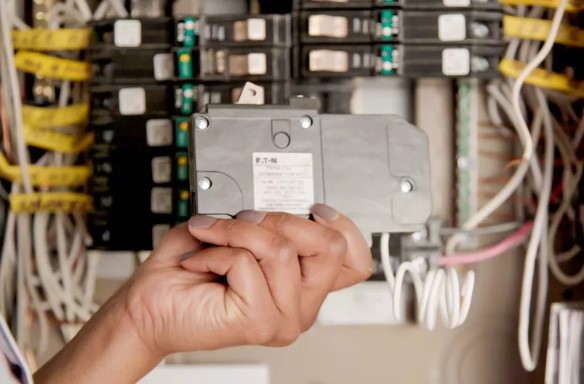

¿Qué es un breaker GFCI?

Los breakers GFCI protegen todo el circuito. Los breakers GFCI son sencillos: Al instalar uno en el panel de servicio (caja de breakers), se añade la protección GFCI a todo un circuito, incluyendo el cableado y todos los dispositivos y aparatos conectados al circuito. En los casos en los que también es necesaria la protección AFCI (interruptor de circuito por fallo de arco) (una situación cada vez más común), existen breakers GFCI/AFCI de doble función que pueden utilizarse.

Los breakers GFCI tienen más sentido práctico en situaciones en las que todas los tomacorrientes de un circuito requieren protección. Por ejemplo, digamos que está añadiendo un circuito de tomacorrientes para un taller de garaje o un gran espacio de patio exterior. Como todos estos tomacorrientes requieren protección GFCI, probablemente sea más eficiente cablear el circuito con un breaker GFCI para que todo en el circuito esté protegido. Sin embargo, los breakers GFCI pueden tener un coste elevado, por lo que hacer esto no siempre es la opción más económica. Como alternativa, puede instalar un tomacorriente con GFCI en el primer tomacorriente del circuito para proporcionar la misma protección a un coste menor.

Cuándo elegir un tomacorriente GFCI en lugar de un interruptor automático GFCI

Cuando un breaker GFCI se dispara, debe ir al panel de servicio para restablecerlo. Cuando un tomacorriente GFCI se dispara, debe poder restablecerlo en la ubicación del tomacorriente. El Código Eléctrico Nacional (NEC) exige que los tomacorrientes GFCI estén en lugares fácilmente accesibles, asegurando que haya un fácil acceso para restablecer el tomacorriente si se dispara. Por lo tanto, los tomacorrientes GFCI no están permitidos detrás de los muebles o electrodomésticos. Si tiene tomacorrientes que necesitan protección GFCI en estos lugares, utilice un breaker GFCI.

Los tomacorrientes GFCI son más fáciles de instalar. A en ocasiones la decisión se reduce a una cuestiones de eficiencia. Por ejemplo, si necesita protección GFCI sólo para uno o dos tomacorrientes, por ejemplo, para un cuarto de baño o una lavandería, probablemente tenga más sentido instalar simplemente tomacorrientes GFCI en esos lugares. Además, si usted es uno de los que saben hacer cosas y no está familiarizado con el trabajo en un panel de servicio, la sustitución de un tomacorriente es un trabajo más simple y más seguro que la sustitución de un interruptor de circuito.

Continua leyendo

Los tomacorrientes GFCI tienen cuerpos mucho más grandes que los tomacorrientes estándar, por lo que en algunos casos. El espacio físico dentro de la caja de pared puede afectar a su elección.

Con cajas de tamaño estándar, puede que no haya suficiente espacio para añadir un tomacorrientes GFCI de forma segura. Lo que hace que un breaker GFCI sea la mejor opción.

El precio también puede ser un factor de decisión. Un tomacorriente GFCI puede costar mucho menos. Un breaker GFCI puede costar muchos más dinero, frente a un breaker estándar. Si el dinero es un problema y sólo necesita proteger un único lugar, un tomacorriente GFCI podría ser una mejor opción que un breaker GFCI.

Por último, está el código eléctrico local, que puede tener requisitos particulares para los GFCI que son diferentes a los sugeridos por el NEC. Consulte al departamento de códigos de construcción local para conocer los detalles.
