Cómo insertar cables en una caja eléctrica
Se espera que las cajas eléctricas para enchufes, interruptores de luz y otros dispositivos contengan tanto la parte trasera del dispositivo como los cables que llegan a él. Esto significa que el espacio es siempre limitado. Aquí te mostramos varios trucos para meter los cables en la caja eléctrica
Un poco frustrante del trabajo eléctrico es meter los cables en la caja después de haber conectado el aparato. Las cajas siempre parecen ser demasiado pequeñas, los aparatos demasiado grandes y los cables demasiado numerosos. Pero puedes calibrar con precisión los tipos y cantidades de cables que entran en las cajas de metal y de plástico. Una vez hecho esto, tendrás que introducir los cables en la caja de forma segura y eficaz.
¿Cuántos cables eléctricos en una caja?
Tal y como determina el código eléctrico, las cajas eléctricas tienen límites en cuanto al tipo y la cantidad de cables que pueden acomodar.
Capacidades de llenado de cajas de plástico
En el caso de las cajas de plástico, la capacidad de llenado de la caja está impresa en letras minúsculas en el interior de la caja para diferentes calibres de cable. Capacidades para dos tamaños comunes:
- Cajas de un solo grupo: Una capacidad total de 18 pulgadas cúbicas permite nueve cables de calibre 14, ocho cables de calibre 12 o siete cables de calibre 10. Esta es una capacidad sólo para cables. Si se añade un dispositivo a la caja, hay que restar dos cables de cada categoría.
- Cajas dobles: Una capacidad total de 34.3 pulgadas cúbicas permite 16 cables de calibre 14, 15 cables de calibre 12, o 13 cables de calibre 10. Cuando se añadan dos dispositivos a la caja, reste tres cables en cada categoría.
Capacidades de llenado de cajas metálicas sin dispositivos
| Tamaño de la caja (pulgadas) | Calibre 14 | Calibre 12 |
| 4×1,25 | 9 | 8 |
| 4×1,50 | 10 | 9 |
| 4×2 | 21 | 18 |
| 3x2x1,5 | 3 | 3 |
| 3x2x2 | 5 | 4 |
| 3x2x2,25 | 5 | 4 |
| 3x2x2,50 | 6 | 5 |

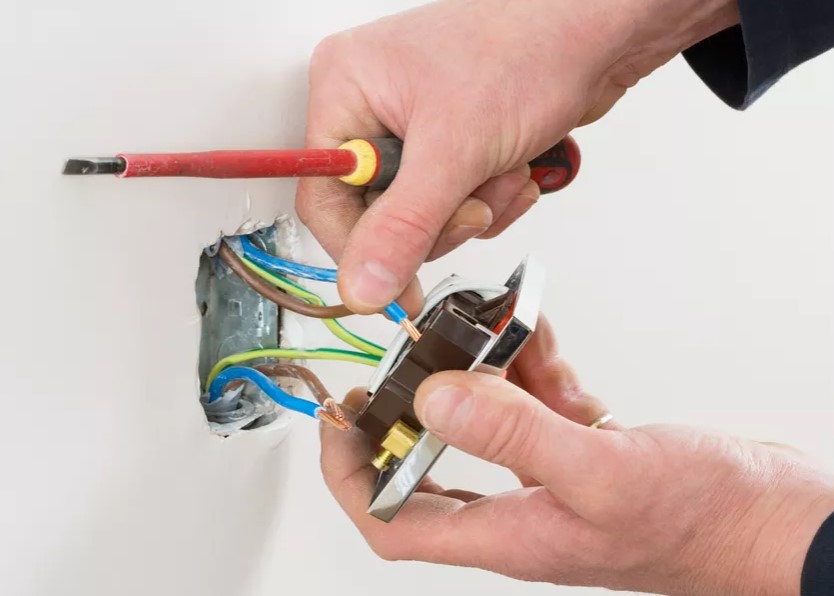

Cómo meter los cables eléctricos en una caja
01 Cortar los cables
Con el corta cable, corte los extremos de los cables. Para que los cables encajen mejor en las cajas, a veces ayuda utilizar más cable. Aunque esto puede parecer contrario a la intuición, puede ayudar en muchos casos. Al disponer de tramos de cable más largos, el cable es más fácil de manejar y de doblar.
02 Cortar el revestimiento
Con el desgarrador de cable, arranque el revestimiento de plástico del cable. El revestimiento siempre debe extenderse dentro de la caja, no fuera. Al mismo tiempo, cuanto más revestimiento tenga, menos espacio tendrá para los cables. Por lo tanto, mantenga el revestimiento al mínimo.
03 Colocar el dispositivo
Pele los extremos de los cables y, a continuación, conecte los cables al dispositivo (como un interruptor de luz o un tomacorriente).
04 Doble los cables (en lugar de rellenarlos)
Con 15 centímetros de cable que sobresalen de la caja, es posible hacer uno o dos pliegues en el cable, al estilo acordeón. Doble los cable lo más suavemente posible. Sin embargo no haga pliegues bruscos, ya que esto puede debilitar los cables.
Consejo
Use una cuña de madera o el mango de un destornillador para hacer un doblez más pronunciado en el cable. Solo tenga cuidado de no ejercer una tensión indebida en el cable. Si desea utilizar alicates, envuelva la cabeza de los alicates con cinta aislante o cinta adhesiva para conductos para evitar desgastar el cable.
05 Empujar dentro de la caja
Empuje el dispositivo dentro de la caja eléctrica. Utilice las dos manos: una mano empuja el dispositivo hacia dentro, mientras que la otra controla los cables.
Consejos para insertar los cables eléctricos en una caja
Reduzca el calibre de sus cables si es necesario
¿Realmente necesita ese cable de calibre 12 para ese circuito? Los circuitos de iluminación dedicados, por ejemplo, sólo necesitan cable de calibre 14 y breaker de 15 amperios. El cable de calibre 14 permite tener más cables por caja y es mucho más fácil de doblar que el de calibre 12. Recuerde que sólo puede reducir el calibre del cable si lo permite el código.
Utilice una caja eléctrica más grande
Con las cajas eléctricas, es difícil ir más ancho, pero a veces se puede ir más profundo. Un ejemplo es la caja de plástico común para obras o remodelaciones, el tipo de caja que se sujeta a la pared de yeso en lugar de fijarse a un montante.
La caja de 14 pulgadas cúbicas de una sola banda que se encuentra habitualmente es adecuada para la mayoría de las aplicaciones. Pero también es posible comprar una caja de 20 pulgadas cúbicas de una sola banda que es más profunda, lo que permite que los cables se introduzcan más fácilmente. Siempre que tenga suficiente espacio en la cavidad de la pared, no hay razón para no utilizar una caja más profunda.
Reduzca el revestimiento con antelación
El revestimiento es la capa gruesa de plástico que une varios cables. Cuando tiene demasiado revestimiento sólo le roba espacio a su caja eléctrica. Sólo necesita una sección muy corta de revestimiento que sobresalga dentro de la caja.
Si quita el revestimiento con el cable dentro de la caja, es difícil cortarlo hasta abajo. Entonces, en su lugar, introduzca el cable en la caja, marque el punto de entrada con un rotulador, retírelo y córtelo a la longitud adecuada. A continuación, introduzca los cables en la caja de nuevo para su instalación.
