Definición de cajas de conexiones
Se trata de una parte esencial del sistema de cableado eléctrico de cualquier hogar.

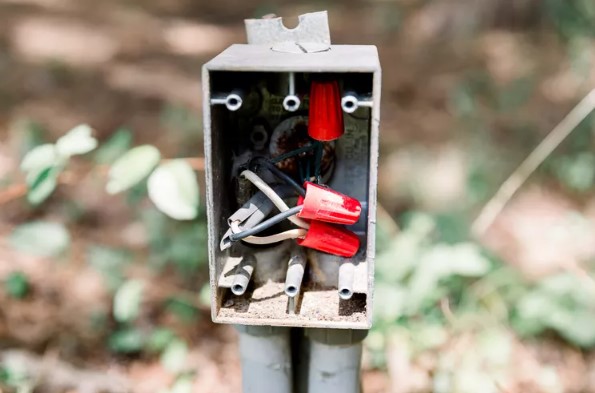

Las cajas de conexiones son una parte esencial de los sistemas de cableado eléctrico de viviendas y edificios. Estas cajas metálicas o de plástico alojan y protegen de forma segura las conexiones eléctricas de una estructura. Estas cajas eléctricas vienen en muchos tamaños y tipos.
Caja de conexiones en acción
La caja de conexiones sirve de punto de encuentro común para los cables eléctricos, donde se conectan antes de seguir adelante. Estas cajas protegen los cables eléctricos caliente (negro), blanco (neutro) y de tierra (verde o cobre) y pueden contener algunos otros colores de cables para funciones secundarias e iluminación.
Un cable Romex reforzado va desde el cuadro eléctrico principal (o un subcuadro) hasta la caja de conexiones. Romex es el nombre comercial de un cable eléctrico revestido no metálico que se utiliza con mayor frecuencia para el cableado derivado residencial. Los cables se conectan al cable Romex original y se distribuyen a otras cajas de conexiones. Todos los calibres de los cables deben ser iguales.
Todas las cajas de derivación deben estar cubiertas, instaladas correctamente y cumplir los códigos de construcción aplicables. La cubierta protege los cables, impide la entrada de suciedad y polvo y evita que la humedad penetre en el interior de la caja. La cubierta también evita que las chispas enciendan materiales combustibles en caso de que se produzca un arco eléctrico debido a una conexión suelta o un cortocircuito.
La seguridad es lo primero cuando se trabaja con una caja de conexiones
Desconecte siempre la corriente antes de trabajar con una caja de conexiones. No querrá ser la persona desafortunada que se encuentre con un cable caliente muy peligroso.
ADVERTENCIA
Dado que a veces puede ser un juego de adivinanzas averiguar qué interruptor controla la habitación en la que está trabajando y, a menudo, varios circuitos derivados diferentes se alimentan a través de una sola caja de conexiones, lo mejor es apagar el interruptor principal. Saber que toda la energía está desconectada elimina cualquier confusión y elimina el riesgo de una situación potencialmente fatal. Es un pequeño inconveniente tener que reajustar los relojes digitales para evitar lesiones o la muerte.
Por último, haz un agujero para que los cables entren en la caja. Utiliza una abrazadera de cables para fijar el cableado Romex que entra en la caja, y tapa los cables del interior de la caja con tuercas para cables. Si tienes dificultades para enroscar los cables, utiliza unos alicates para unir el negro con el negro y el blanco con el blanco, antes de colocar la tuerca para cables. A continuación, conecte la caja a tierra de forma segura.
Instalación de la caja
Los profesionales suelen recomendar instalar una caja de conexiones llevando un cable nuevo desde el cuadro eléctrico principal hasta la caja, en lugar de derivarlo a una caja eléctrica existente. Esto se hace para evitar la sobrecarga del circuito, lo que ayuda a protegerse contra un posible incendio eléctrico.
Cuando añada un circuito a una casa antigua, tienda un nuevo cable Romex desde el cuadro eléctrico. No querrá enchufar un televisor caro de pantalla grande o un ordenador con datos esenciales en un tomacorriente antiguo de dos cables.
Puedes comprar cajas de conexiones en la mayoría de ferreterías y tiendas de artículos para el hogar. Una caja de conexiones suele costar menos que una cena para dos en McDonald’s y aumenta la seguridad del sistema eléctrico de tu casa. Cuando estés en la tienda comprando tu caja, compra un par de tapas extra para las cajas de conexiones que puedas encontrar en el garaje o durante una inspección del ático.
…
Por lo general, los electricistas fijan las cajas de conexiones a un lugar estructural resistente, como un montante o una vigueta, lo cual es esencial si la caja soporta una luminaria. Algunas cajas de conexiones tienen alas que encajan en un orificio de tabiquería seca recortado, pero la mayoría de estas cajas no son lo suficientemente resistentes o estables para soportar aparatos de iluminación más pesados. Asegúrese de comprobar la capacidad de carga de la caja utilizada y el peso del aparato que va a instalar, y nunca utilice una caja con alas para instalar un abanicos de techo.
A veces se llama caja de conexiones a una caja de tomacorrientes y se usan las palabras indistintamente. Pero tenga en cuenta que este término se utiliza a veces de forma más genérica y no siempre se refiere específicamente a una caja de conexione. Otros tipos de cajas eléctricas que cumplen diferentes funciones son:
- Caja de montaje
- Caja de instalación
- Caja manual
- Caja de remodelación
- Caja de interruptores
- Caja de enchufes
- Caja de enchufes
- Caja de salida
- Caja de abanico de techo
RELACIONADO: Cableado de una instalación en superficie
